Nếu bạn đang cần 1 thiết bị trung gian dùng để kết nối bộ phận làm việc trong máy móc và động cơ điện thì hộp số giảm tốc chính là sự lựa chọn thiết yếu trong các hệ thống máy móc công nghiêp, các dây chuyền sản xuất đặc biệt đối với các dòng hộp số chuyên dùng để tải nặng.
Thông qua bài viết này, chúng tôi sẽ giới thiệu đến các bạn về thông số cơ bản, cấu tạo, nguyên lý hoạt động, kích thước và ứng dụng của hộp số nhông hành tinh.
Mô tả

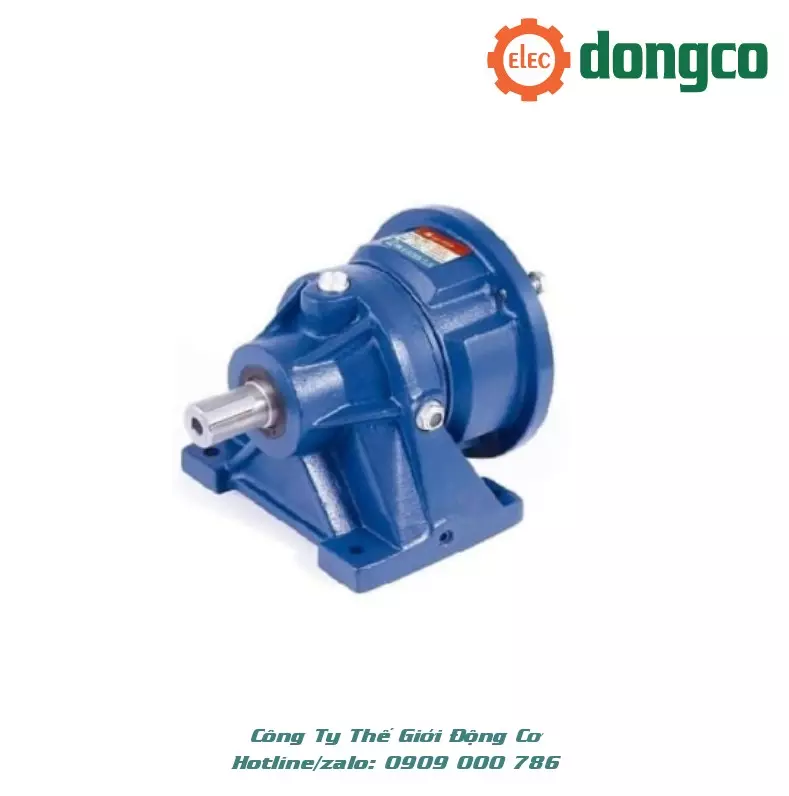

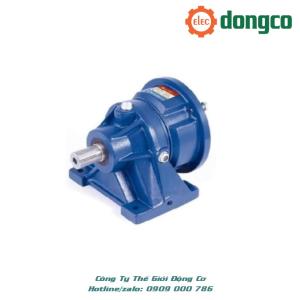

HỘP SỐ GIẢM TỐC TẢI NẶNG TUNGLEE NHÔNG HÀNH TINH CHÂN ĐẾ HF 0.1KW-3.7KW
Nếu bạn đang cần 1 thiết bị trung gian dùng để kết nối bộ phận làm việc trong máy móc và động cơ điện thì hộp số giảm tốc chính là sự lựa chọn thiết yếu trong các hệ thống máy móc công nghiêp, các dây chuyền sản xuất đặc biệt đối với các dòng hộp số chuyên dùng để tải nặng.
Thông qua bài viết này, chúng tôi sẽ giới thiệu đến các bạn về thông số cơ bản, cấu tạo, nguyên lý hoạt động, kích thước và ứng dụng của hộp số nhông hành tinh.
THÔNG SỐ KỸ THUẬT
– Size: HF200, HF280, HF300, HF301, HF303, HF305, HF307, HF309, HF313
– Công suất: 1/4HP đến 150HP
– Tỉ số truyền: 1/3.57 đến 1/2936.8
– Trục ra là dạng trục dương, có kích thước: 24mm đến 120mm
– Trục vào dạng mặt loa kết nối trực tiếp với động cơ điện mặt bích B5
– Cấp hộp số: 1 cấp
– Chất liệu vỏ: gang
– Nhiệt độ môi trường xung quanh: 0ºC đến 40°C
– Kiểu lắp: chân đế
Hộp giảm tốc tải nặng nhông hành tinh được chia làm 4 phần chính: (A) bánh răng mặt trời, (B) bánh răng hành tinh, (C) vòng bánh răng bên trong, (D) thiết bị kết nối bánh răng.
Công suất dẫn động thông qua việc kết nối trực tiếp hoặc kết nối với bánh răng mặt trời. Sau đó, bánh răng mặt trời dẫn động bánh răng hành tinh và kết hợp với vòng bánh răng bên trong để hoạt động. Toàn bộ bánh răng hành tinh sẽ quay quanh trục và dọc theo vòng bánh răng bên ngoài, trục ra được kết nối với giá bánh răng hành tinh.
Phương thức truyền động của hộp số nhông hành tinh khác với những hộp số bánh răng thông thường khác. Bánh răng thông thường sẽ phụ thuộc vào các số lượng các điểm tiếp xúc giữa 2 bánh răng để ép lực truyền động mà tất cả các tải trọng đều tập trung treen 1 vài bề mặt tiếp xúc (hình 1), làm cho các bánh răng dễ bị mòn và nứt. Ngược lại, giảm tốc nhông hành tinh lại có 6 bề mặt tiếp xúc bánh răng với diện tích lớn hơn và được phân bổ tải trọng đều (hình 2). Các bề mặt bánh răng sẽ chia đều các tải trọng tức thời làm cho chúng có khả năng chống lại các tác động từ bên ngoài. Phần vỏ và bánh răng sẽ không bị hư hỏng hay nứt vỡ do cao tải.
Thông số kỹ thuật HỘP SỐ GIẢM TỐC TẢI NẶNG TUNGLEE NHÔNG HÀNH TINH CHÂN ĐẾ HF 0.1KW-3.7KW
Kích thước (Size)
200, 280, 300, 300(H), 301H, 305, 307, 309, 313
Tỉ số truyền
1/12 – 1/51.8, 1/3.48 – 1/3.72, 1/400-1/2700, 1/63 – 1/373
Kiểu lắp
Chân đế
