Hộp giảm tốc servo GT series Liming - Hộp Giảm Tốc Quay Trục Rỗng Liming Taiwan
Hộp giảm tốc servo GT series Liming
Hộp giảm tốc servo GT series của Liming Taiwan đã khẳng định vị thế là giải pháp tối ưu cho các hệ thống tự động hóa cao cấp. Với khả năng đạt độ chính xác backlash ≤ 1 arcmin và thiết kế trục rỗng thông minh, dòng sản phẩm này đang trở thành lựa chọn hàng đầu cho robot công nghiệp, máy CNC và hệ thống đóng gói tốc độ cao. Khi kết hợp với motor servo Panasonic, hệ thống tạo nên một giải pháp truyền động hoàn hảo với độ phản hồi nhanh, điều khiển mượt mà và tối ưu chu kỳ sản xuất.

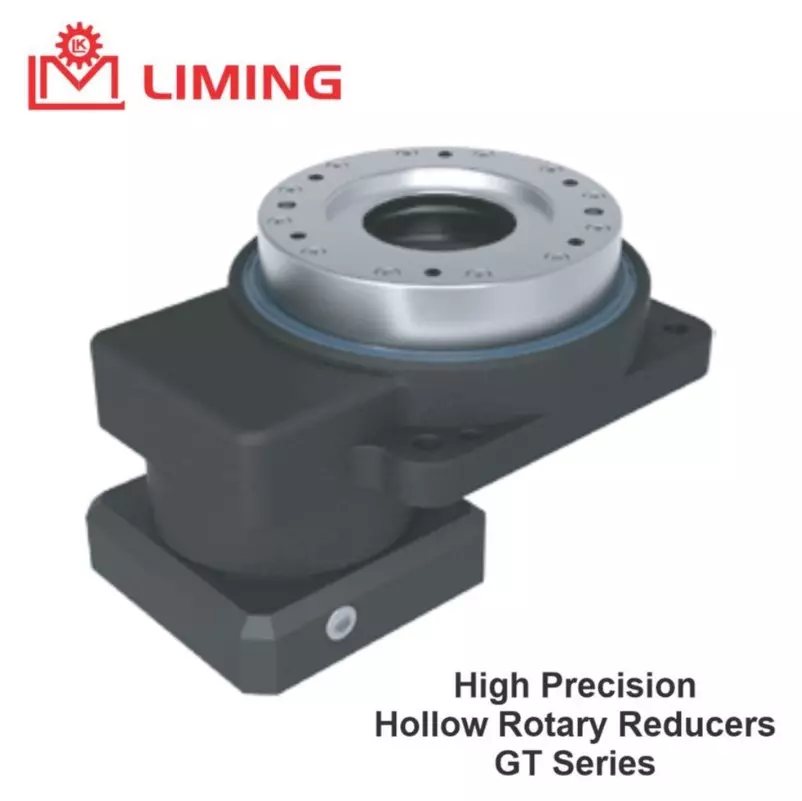

Bộ giảm tốc quay rỗng có độ chính xác cao từ dòng GT của Liming, trưng bày thiết kế hộp số servo công nghiệp
Đặc Điểm Nổi Bật Của Hộp Giảm Tốc GT Series
Công Nghệ Trục Rỗng Tiên Tiến
Thiết kế hollow shaft là điểm đột phá của GT series, cho phép luồn dây điện, ống dẫn và các thiết bị cảm biến qua tâm trục quay. Giải pháp này không chỉ tối ưu hóa không gian lắp đặt mà còn giảm thiểu độ phức tạp trong thiết kế hệ thống. Trong các ứng dụng robot công nghiệp, tính năng này đặc biệt quan trọng khi cần truyền tín hiệu điều khiển hoặc năng lượng qua các khớp quay.
Độ Chính Xác Vượt Trội
Bánh răng nghiêng được mài chính xác theo tiêu chuẩn DIN6, đạt độ cứng 58-60 HRC
Ổ lăn chéo (crossed roller bearing) chịu được cả lực dọc và lực ngang
Gia công CNC vỏ nhôm với độ chính xác cao

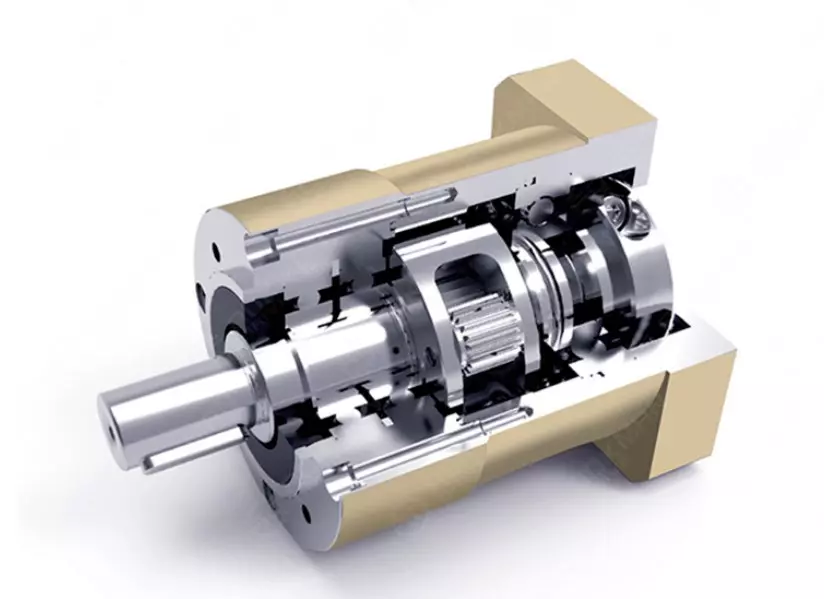

Mô hình 3D cắt rời của hộp số hành tinh chính xác làm nổi bật các bánh răng bên trong và thiết kế trục quay rỗng dành cho tự động hóa công nghiệp
Hiệu Suất Và Độ Bền Cao
GT series đạt hiệu suất truyền động >98%, vượt trội hơn nhiều so với các loại hộp giảm tốc truyền thống. Hiệu suất cao này được thực hiện nhờ:
Thiết kế bánh răng xoắn giảm ma sát và tiếng ồn
Vật liệu hợp kim nhôm và thép được xử lý nhiệt chuyên biệt
Hệ thống bôi trơn tối ưu cho vận hành liên tục
Thông Số Kỹ Thuật Chi Tiết Hộp Giảm Tốc GT Serie
Phân Tích Các Model Chính

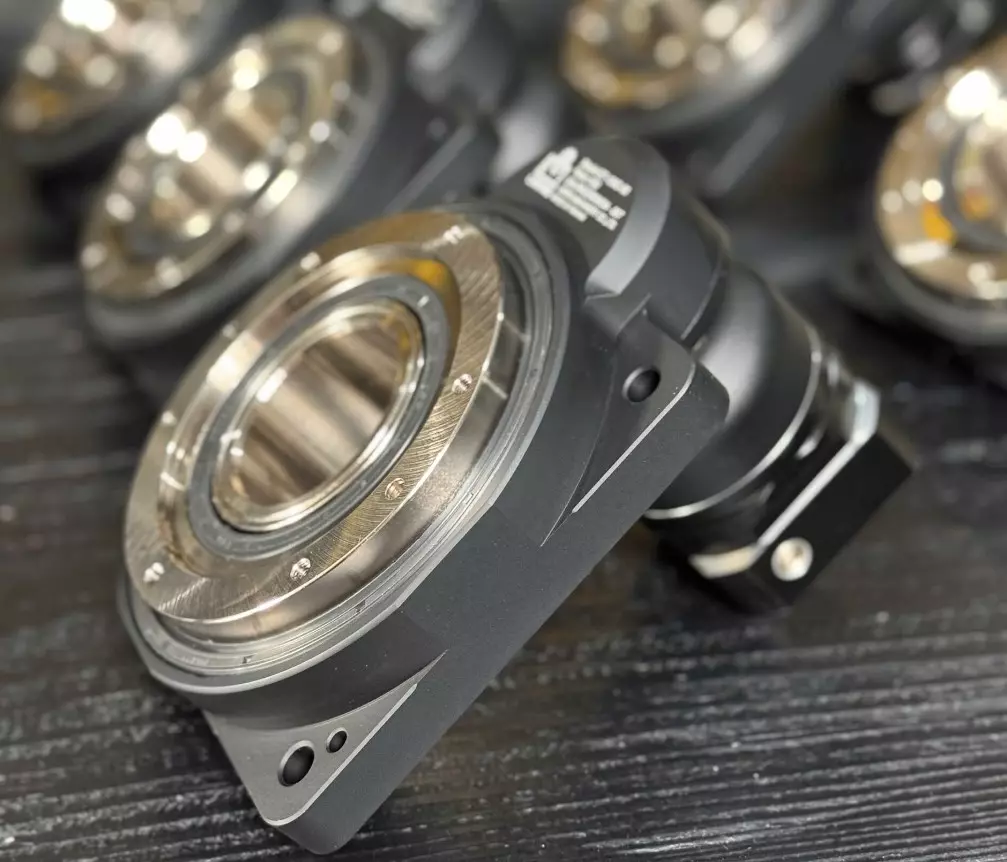

GT135C-50 - là một trong những kích cỡ phổ biến nhất với các đặc điểm:
Tỷ số truyền: 1:50 (2 cấp)
Mômen đầu ra: 34 Nm (định mức), 68 Nm (tối đa)
Backlash: ≤ 2 arcmin
Khối lượng: 7.8 kg
Đường kính đầu ra: 135mm
So Sánh Với Các Dòng Khác
So sánh thông số kỹ thuật giữa hộp giảm tốc GT Series và các loại khác
Biểu đồ radar cho thấy GT Series có ưu thế rõ rệt về độ chính xác và độ cứng vững, đồng thời duy trì hiệu suất cao và tính gọn nhẹ cân bằng so với các loại hộp giảm tốc khác.
Tích Hợp Với Motor Servo Panasonic
Ưu Thế Của Kết Hợp GT + Panasonic
Khi hộp giảm tốc GT135C-50 kết hợp với motor servo Panasonic, hệ thống tạo ra nhiều lợi ích vượt trội:
Tốc độ phản hồi nhanh nhờ động cơ servo với encoder 17-23 bit
Điều khiển mượt mà với khả năng điều chỉnh vị trí, tốc độ và mômen chính xác
Tối ưu chu kỳ sản xuất do giảm thời gian định vị và tăng độ lặp lại
Giảm bảo trì nhờ thiết kế bền bỉ và ít ma sát

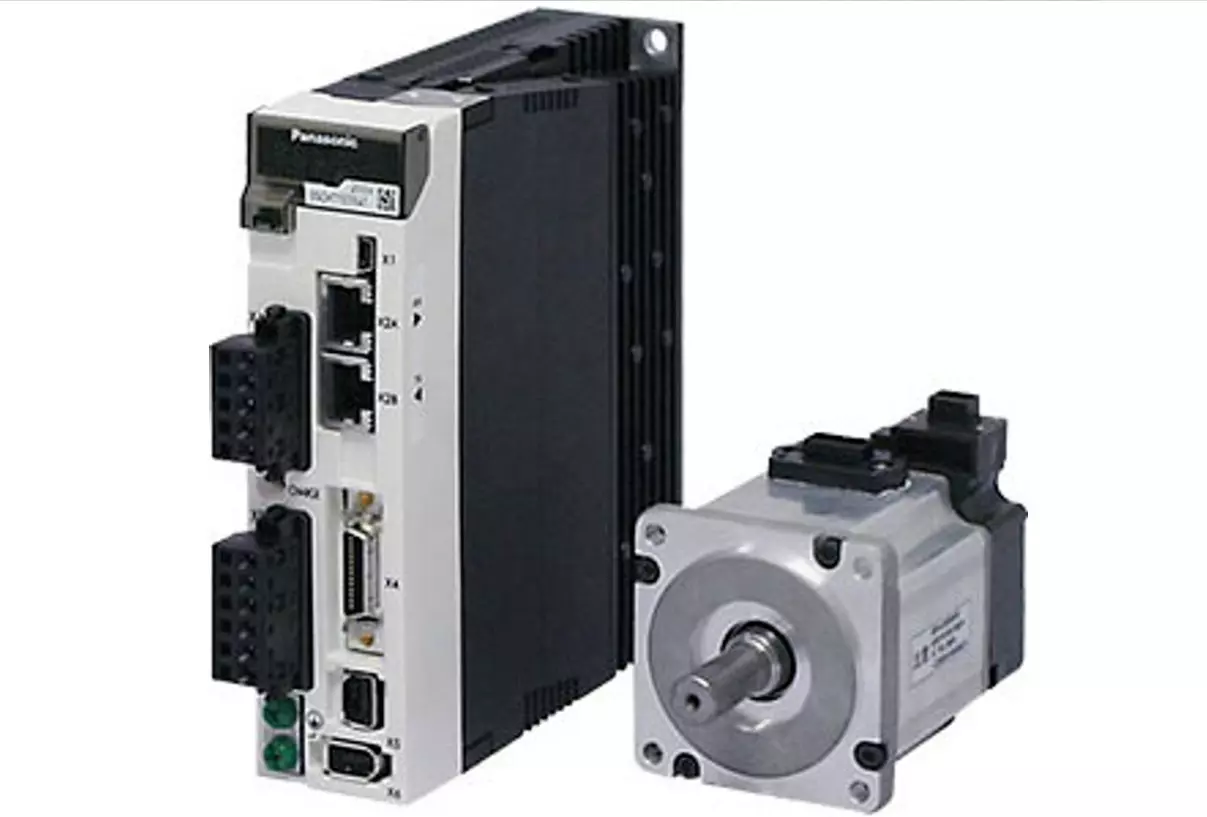

Động cơ servo AC và bộ truyền động servo Panasonic thuộc dòng MINAS A5, thường được sử dụng trong các hệ thống tự động hóa công nghiệp chính xác
Khả Năng Tương Thích
GT series được thiết kế với mâm kết nối modular có thể tương thích với nhiều thương hiệu servo motor khác nhau:
Panasonic MINAS series (A5, A6)
Mitsubishi servo motors
Siemens servo motors
Yaskawa servo motors
Ứng Dụng Trong Các Ngành Công Nghiệp
Robot Công Nghiệp
Trong robot 6 trục và robot lắp ráp, GT series được sử dụng làm khớp quay chính với những ưu điểm:

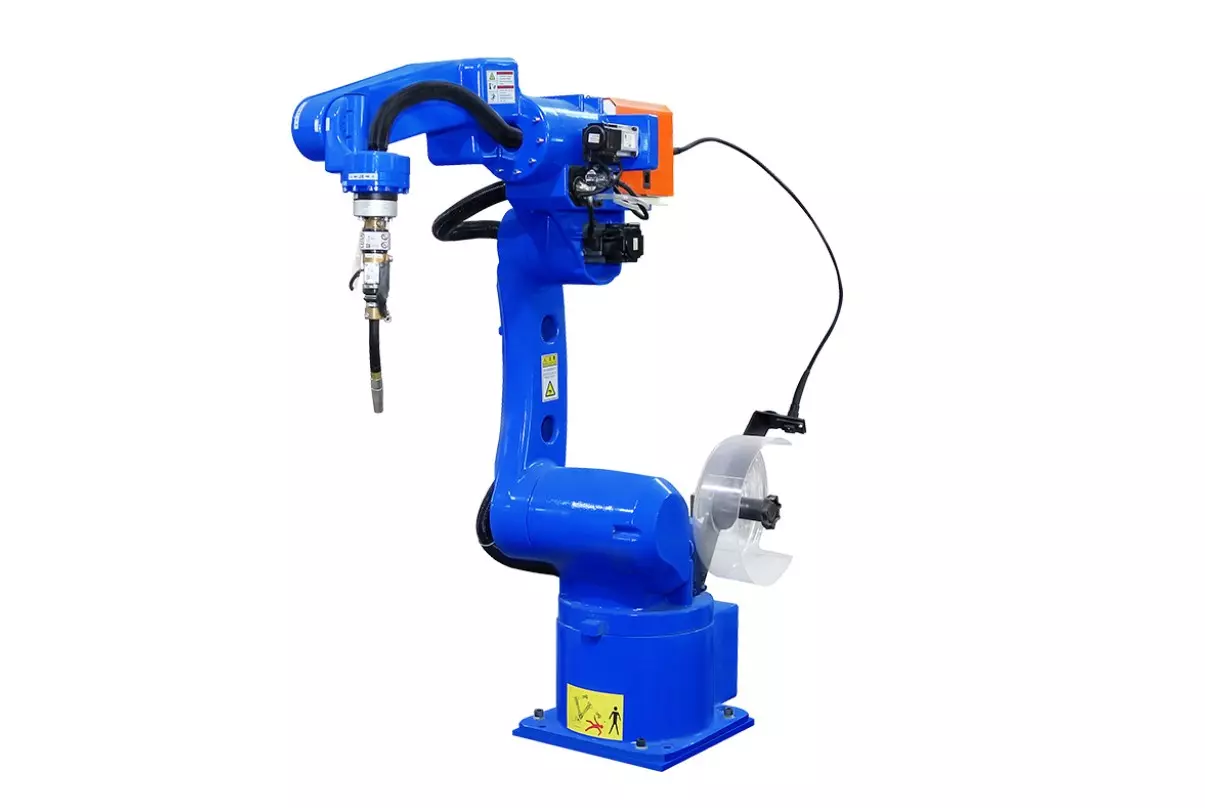

Cánh tay robot công nghiệp màu xanh được sử dụng trong môi trường CNC và sản xuất tự động cho các nhiệm vụ chính xác
Độ chính xác cao đảm bảo robot có thể thực hiện các tác vụ lắp ráp tinh xảo
Trục rỗng cho phép dẫn dây điện và ống khí nén qua khớp
Tải trọng lớn phù hợp với robot xử lý vật liệu nặng
Vận hành êm giảm rung động và tăng tuổi thọ
Máy CNC Và Gia Công Chính Xác
Trong ngành gia công cơ khí CNC, GT series được ứng dụng cho:
Bàn xoay 4-5 trục CNC với độ chính xác định vị ±10 giây
Trục A, B trong máy phay 5 trục yêu cầu độ cứng vững cao
Hệ thống chuyển dao tự động cần tốc độ và độ chính xác cao
Máy Đóng Gói Tốc Độ Cao
Trong ngành đóng gói, GT series đóng vai trò quan trọng trong:
Máy chiết rót yêu cầu điều khiển lưu lượng chính xác
Máy đậy nắp cần mômen xoắn ổn định
Máy dán nhãn đòi hỏi đồng bộ tốc độ cao
Máy cắt seal cần định vị chính xác
Tiêu Chuẩn Quốc Tế Và Chất Lượng
Tuân Thủ Tiêu Chuẩn DIN Và AGMA
GT series được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt:
DIN 3961-3967: Tiêu chuẩn Đức về độ chính xác bánh răng
AGMA 2015-1: Tiêu chuẩn Mỹ về phân loại chất lượng bánh răng
ISO 1328: Tiêu chuẩn quốc tế về dung sai bánh răng
Quy Trình Sản Xuất
Liming Taiwan áp dụng quy trình sản xuất hiện đại:
Gia công CNC vỏ nhôm với độ chính xác micromet
Xử lý nhiệt bánh răng đạt độ cứng 58-60 HRC
Mài bánh răng cấp độ chính xác DIN6
Lắp ráp trong phòng sạch đảm bảo chất lượng
Kiểm tra 100% trước khi xuất xưởng
Thị Trường Và Xu Hướng Phát Triển
Tăng Trưởng Thị Trường Servo Gearbox
Theo Elec nghiên cứu thị trường, thị trường servo gearbox toàn cầu dự kiến tăng từ 3.5 tỷ USD năm 2024 lên 5.8 tỷ USD năm 2033, với tốc độ tăng trưởng CAGR 5.8%. Sự tăng trưởng này được thúc đẩy bởi:
Tự động hóa công nghiệp gia tăng
Robot hóa trong sản xuất
Công nghệ Industry 4.0 và IoT
Nhu cầu tiết kiệm năng lượng trong sản xuất
Thị Trường Việt Nam
Tại Việt Nam, thị trường servo motor và gearbox đang có những bước phát triển mạnh mẽ:
Tốc độ tăng trưởng 12-14% giai đoạn 2025-2029
Đầu tư FDI gia tăng vào sản xuất tự động hóa
Chính sách hỗ trợ công nghiệp 4.0 từ chính phủ
Nhu cầu CNC tăng mạnh trong cơ khí chế tạo
Các Động Lực Tăng Trưởng
Những yếu tố chính thúc đẩy nhu cầu servo gearbox:
Tự động hóa sản xuất: Doanh nghiệp đầu tư robot và máy CNC
Tiết kiệm năng lượng: Servo system hiệu suất cao giảm chi phí vận hành
Chất lượng sản phẩm: Độ chính xác cao cải thiện chất lượng
Cạnh tranh thị trường: Tăng tốc độ và linh hoạt sản xuất
Lợi Ích Kinh Tế Và Kỹ Thuật
Tiết Kiệm Chi Phí
Đầu tư vào hệ thống GT + Panasonic servo mang lại tiết kiệm đáng kể:
Giảm 30% chi phí sản xuất nhờ tự động hóa
Tăng 40% năng suất lao động so với phương pháp truyền thống
Tiết kiệm 20% vật liệu do độ chính xác cao và ít lỗi
Giảm thời gian chết nhờ độ tin cậy cao
Hiệu Suất Vận Hành
Các chỉ số hiệu suất vượt trội:
Hiệu suất truyền động: >98%
Độ chính xác định vị: ±10 giây cung
Tốc độ đáp ứng: 3.2 kHz (với servo Panasonic)
Tuổi thọ vận hành: >20,000 giờ
Mức độ ồn: <65dB
So Sánh Với Các Giải Pháp Khác
GT Series vs Harmonic Drive
Tiêu chí | GT Series | Harmonic Drive |
---|---|---|
Backlash | ≤1 arcmin | 0.1-0.2 arcmin |
Tỷ số truyền | 5-100 (1-2 cấp) | 50-320 (1 cấp) |
Hiệu suất | >98% | 85-90% |
Giá thành | Trung bình | Cao |
Bảo trì | Đơn giản | Phức tạp |
Ứng dụng | Đa dạng | Chuyên biệt |
GT Series vs Planetary Thông Thường
GT Series vượt trội so với planetary gearbox thông thường:
Backlash thấp hơn: 1 arcmin vs 3-5 arcmin
Tải trọng cao hơn: Nhờ ổ lăn chéo
Tính năng trục rỗng: Không có ở planetary thông thường
Độ cứng vững: Cao hơn nhờ thiết kế tối ưu
Hướng Dẫn Lựa Chọn Và Ứng Dụng
Tiêu Chí Chọn Model
Các yếu tố cần xem xét khi chọn GT series:
Mômen yêu cầu: Chọn model có mômen phù hợp với tải trọng
Tỷ số truyền: Dựa vào tốc độ đầu vào và đầu ra mong muốn
Kích thước lắp đặt: Xem xét không gian và trọng lượng
Độ chính xác: Backlash 1-2 arcmin tùy ứng dụng
Điều kiện vận hành: Nhiệt độ, độ ẩm, môi trường
Khuyến Nghị Ứng Dụng
GT60C/GT85C: Phù hợp robot nhỏ, thiết bị y tế, máy đo kiểm GT110C: Lý tưởng cho máy CNC, robot trung bình GT135C-200C: Tối ưu robot công nghiệp, máy gia công lớn
Bảo Trì Và Hỗ Trợ Kỹ Thuật
Quy Trình Bảo Trì
Lịch bảo trì định kỳ cho GT series:
Kiểm tra hàng tháng: Độ rung, nhiệt độ, tiếng ồn
Bảo trì 6 tháng: Kiểm tra mỡ bôi trơn, lực xiết bu lông
Bảo trì hàng năm: Đo backlash, kiểm tra ổ lăn
Thay thế: Sau 20,000 giờ vận hành hoặc theo khuyến nghị
Hỗ Trợ Kỹ Thuật
Thế Giới Động Cơ - đại lý chính thức cung cấp:
Tư vấn chọn model phù hợp
Hướng dẫn lắp đặt và vận hành
Bảo hành 12-24 tháng
Dịch vụ bảo trì và sửa chữa
Cung cấp phụ tùng thay thế
Xu Hướng Công Nghệ Tương Lai
Phát Triển Công Nghệ Mới
Các xu hướng đáng chú ý trong servo gearbox:
IoT tích hợp: Giám sát từ xa, bảo trì dự đoán
AI và Machine Learning: Tối ưu hiệu suất tự động
Vật liệu mới: Giảm trọng lượng, tăng độ bền
Thiết kế compact: Tỷ lệ công suất/kích thước cao hơn
Hiệu suất năng lượng: Hướng tới Net Zero
Ứng Dụng Mới Nổi
Các lĩnh vực ứng dụng mới:
Xe điện: Hộp số và hệ thống lái
Robot dịch vụ: Robot làm sạch, giao hàng
Y tế: Robot phẫu thuật, thiết bị phục hồi chức năng
Năng lượng tái tạo: Hệ thống tracking điện mặt trời
Kết Luận
Servo model GT series của Liming Taiwan đã và đang khẳng định vị thế là giải pháp hộp giảm tốc hàng đầu cho các ứng dụng servo hiện đại. Với những ưu điểm vượt trội về độ chính xác (backlash ≤1 arcmin), thiết kế trục rỗng thông minh, và khả năng tương thích cao với motor servo Panasonic, GT series mang lại hiệu quả kinh tế và kỹ thuật tối ưu cho doanh nghiệp.

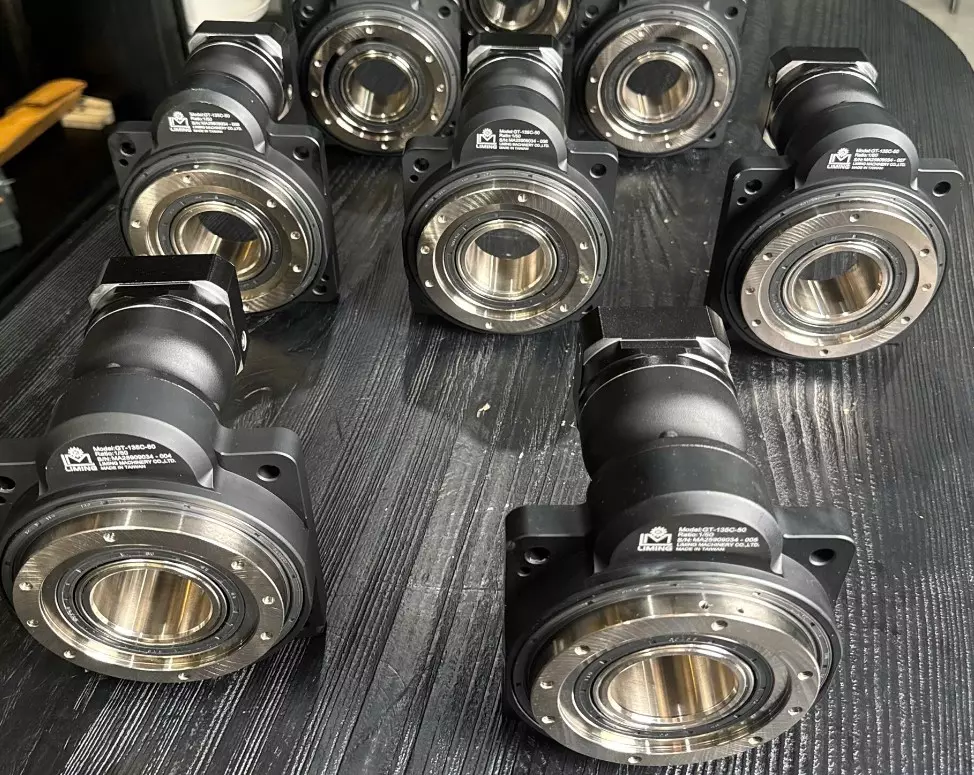

Hộp giảm tốc servo GT135C-50 cho chất lượng và độ tin cậy của dòng sản phẩm này. Kết hợp với motor servo Panasonic, hệ thống không chỉ đảm bảo truyền động chính xác, êm ái và bền bỉ mà còn tối ưu hóa chu kỳ sản xuất và giảm chi phí bảo trì.
Với thị trường servo gearbox toàn cầu dự kiến tăng trưởng 5.8% CAGR đến 2033 và Việt Nam là một trong những thị trường tiềm năng với tốc độ tăng trưởng 12-14%, GT series sẽ tiếp tục đóng vai trò quan trọng trong việc thúc đẩy tự động hóa công nghiệp và nâng cao năng suất sản xuất. Đây thực sự là lựa chọn lý tưởng cho các doanh nghiệp muốn đầu tư vào công nghệ servo tiên tiến và bền vững.
