Động Cơ Điện Toshiba: Ưu Điểm Nổi Bật, Cấu Tạo Và Ứng Dụng Thực Tế

Giới thiệu

Động cơ điện Toshiba là một trong những dòng motor công nghiệp chủ lực toàn cầu, thừa hưởng lịch sử nghiên cứu – sản xuất hơn một thế kỷ của Tập đoàn Toshiba. Trọng tâm thiết kế là hiệu suất năng lượng cao, độ bền, độ tin cậy và chi phí vòng đời thấp. Bài viết này Thegioidongco tổng hợp chi tiết cấu tạo, thông số tiêu biểu, ưu điểm, ứng dụng, cách lựa chọn – vận hành – bảo trì motor Toshiba.

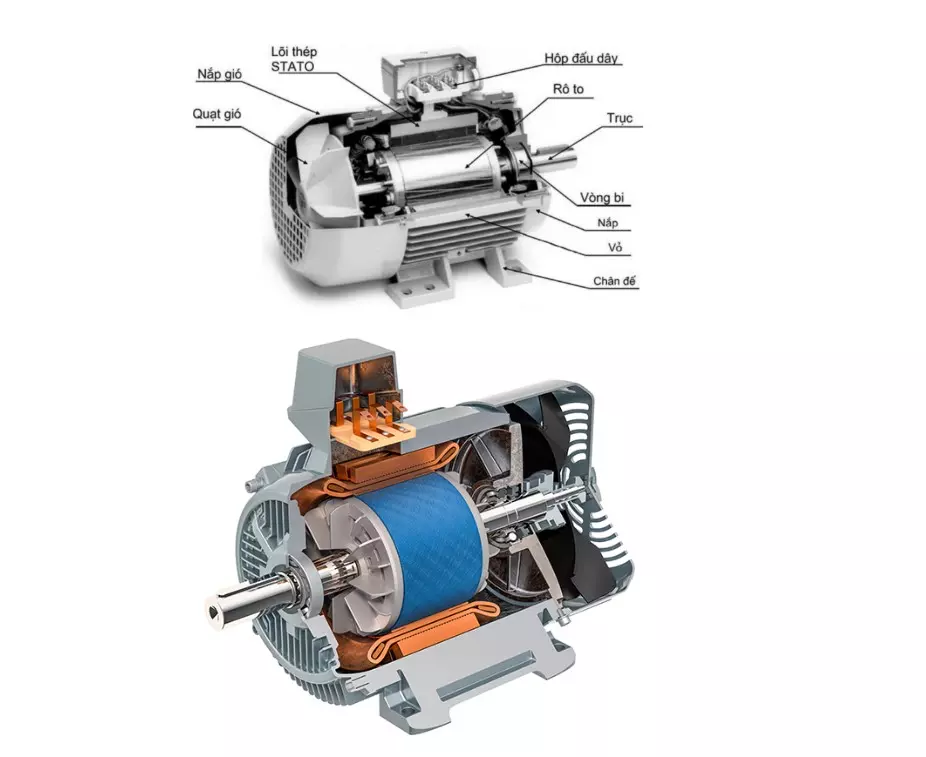

Cấu tạo và nguyên lý

• Stator: Lõi thép kỹ thuật điện ghép lá, rãnh chứa dây quấn; tạo từ trường quay khi cấp nguồn xoay chiều ba pha.

• Rotor: Chủ yếu kiểu lồng sóc bằng thanh dẫn nhôm/đồng đúc; từ trường stator cảm ứng dòng điện trong rotor, sinh mô-men quay.

• Trục – ổ bi: Trục thép hợp kim; ổ bi rãnh sâu bôi trơn mỡ; với công suất lớn hoặc chạy biến tần, thường dùng ổ bi cách điện ở đầu không tải.

• Quạt làm mát: Gắn trục, hướng trục; nắp che đảm bảo lưu thông khí, giảm ồn.

• Vỏ – gân tản nhiệt: Gang hoặc nhôm đúc; gân tản tối ưu dòng khí, độ cứng vững cao.

• Hộp cực: Dễ xoay hướng, hộp rộng cho cáp công nghiệp; chuẩn cọc đấu Y/Δ theo IEC.

• Cách điện – bảo vệ: Cấp cách điện F (nhiệt độ làm việc tối đa khoảng 155°C), thường thiết kế chạy ở cấp tăng nhiệt B để tăng tuổi thọ; cấp bảo vệ phổ biến IP55, có lựa chọn IP65/IP66 cho môi trường bụi/nước.

• Cảm biến tùy chọn: PTC/RTD cho cuộn dây, cảm biến nhiệt ổ bi; cổng xả mỡ để bảo trì on-site.

Dải sản phẩm và mã hiệu chính

• Điện áp – tần số: 380/400/415 V – 50 Hz; 440/460 V – 60 Hz (theo khu vực).

• Pha: 3 pha (phổ biến), có phiên bản 1 pha cho công suất nhỏ, ứng dụng đặc thù.

• Số cực: 2/4/6/8 cực (xấp xỉ 3000/1500/1000/750 rpm tại 50 Hz).

• Kiểu lắp: B3 (chân đế), B5 (mặt bích), B35 (chân + mặt bích); trục tiêu chuẩn IEC.

• Cấp hiệu suất: IE2/IE3/IE4; tại Việt Nam, IE3 là lựa chọn tối ưu giữa chi phí và tiết kiệm năng lượng.

• Phiên bản đặc biệt: Chống cháy nổ (Ex), IP66, sơn chịu hóa chất, cuộn cách điện nâng cấp cho VFD.

Thông số tiêu biểu (dòng IE3 ba pha)

Ưu điểm nổi bật

• Hiệu suất năng lượng cao: Cấp IE3/IE4 giúp giảm tổn hao, tiết kiệm điện rõ rệt trên vòng đời thiết bị.

• Độ bền – ổn định: Vật liệu chất lượng, thiết kế tản nhiệt tối ưu, vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.

• Độ ồn – rung thấp: Cân bằng động chính xác, hình dạng cánh quạt tối ưu, thân vỏ cứng vững.

• Linh hoạt ứng dụng: Dải công suất rộng, nhiều kiểu lắp và tùy chọn môi trường đặc biệt (Ex, IP66).

• Thân thiện với biến tần: Tương thích VFD, có lựa chọn cách điện nâng cấp, ổ bi cách điện và bộ lọc dv/dt khi cần.

• Chi phí vòng đời tối ưu: Giá cạnh tranh ở châu Á; tiết kiệm điện bù chi phí ban đầu trong 1–3 năm tùy tải và thời gian vận hành.

So sánh với Siemens và ABB

• Công nghiệp chế biến – chế tạo: Băng tải, máy nghiền, máy trộn, máy ép.

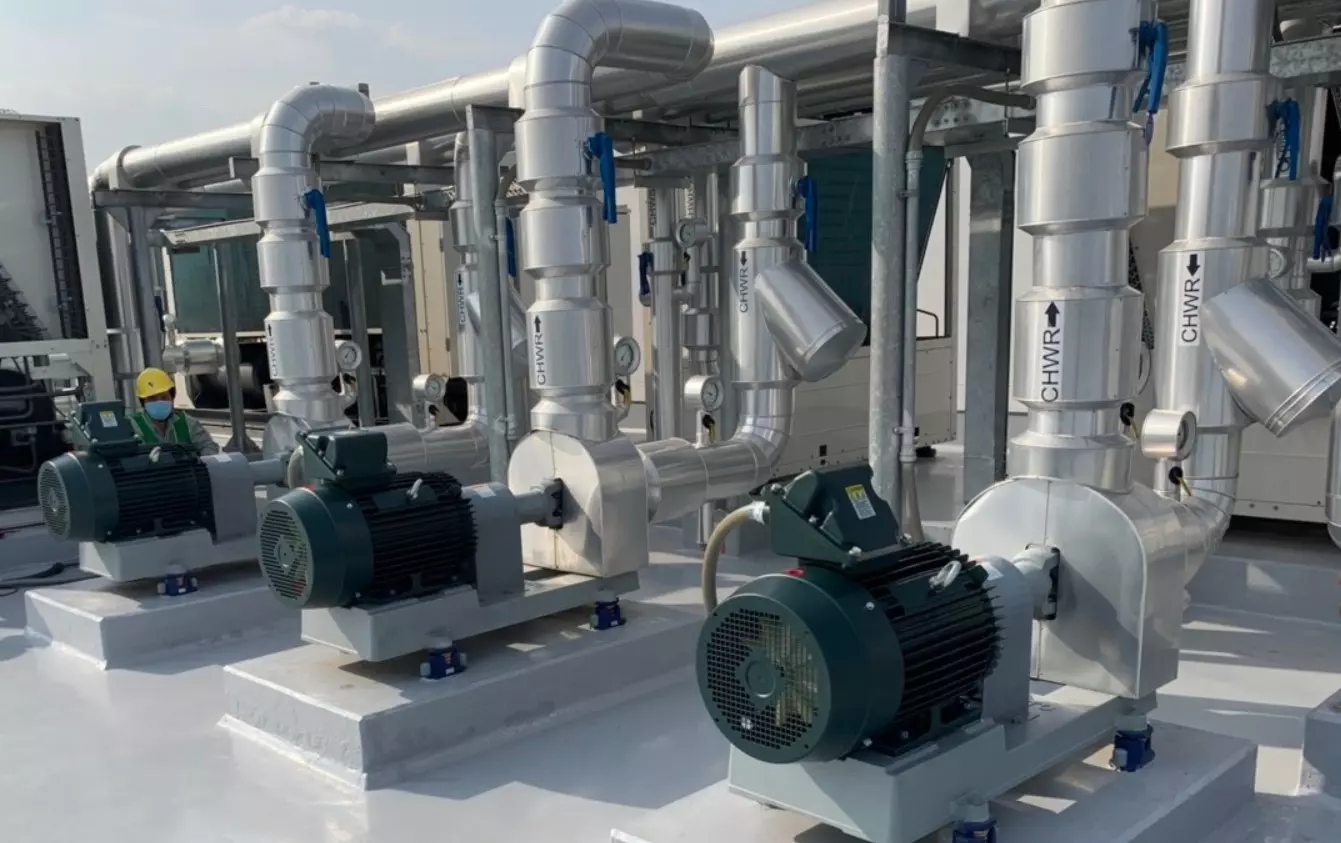

• Bơm – HVAC: Quạt, bơm nước/giải nhiệt, chiller; kết hợp VFD để điều khiển lưu lượng.

• Năng lượng – hạ tầng: Băng tải than, cần cẩu, máy nén; yêu cầu mô-men ổn định, bảo vệ IP cao.

• Dệt may – điện tử: Máy cán, máy in; yêu cầu độ ồn thấp, tốc độ ổn định.

• Nông nghiệp – môi trường: Máy sục khí, bơm tưới, xử lý nước; ưu tiên tiết kiệm điện và độ bền.

Hướng dẫn lựa chọn (sizing) đúng ngay từ đầu

• Xác định tải và chu kỳ làm việc: Mô-men cần thiết, S1–S9; có quá tải ngắn hạn không.

• Tốc độ và số cực: Chọn 2/4/6/8 cực theo yêu cầu quy trình; cân nhắc dải điều khiển tốc độ với VFD.

• Điều kiện môi trường: Nhiệt độ, bụi/ẩm/ăn mòn; chọn IP55/65/66; sơn/ron đặc biệt nếu cần.

• Điện áp – hạ tầng: 380/400 V 50 Hz; kiểm tra sụt áp, chiều dài cáp; chọn tiết diện phù hợp.

• Khởi động: DOL, sao–tam giác, soft-starter hay VFD; kiểm soát dòng khởi động và cơ khí.

• Tối ưu chi phí điện: Ưu tiên IE3/IE4; tính ROI tiết kiệm điện.

Ví dụ tính nhanh điện năng và tiết kiệm:

• Công suất ra yêu cầu Pout=30 kWP_{out} = 30\,\text{kW}Pout=30kW , chạy 4,000 giờ/na˘m4{,}000\,\text{giờ/năm}4,000giờ/na˘m .

• Động cơ cũ hiệu suất 90%, động cơ IE3 hiệu suất 94%.

• Điện năng tiêu thụ/năm:

  E=Poutη×hE = \frac{P_{out}}{\eta} \times hE=ηPout×h

  Cũ: Ecu~=300.90×4000=133,333 kWhE_{cũ} = \frac{30}{0.90} \times 4000 = 133{,}333\,\text{kWh}Ecu~=0.9030×4000=133,333kWh .
  IE3: EIE3=300.94×4000=127,660 kWhE_{IE3} = \frac{30}{0.94} \times 4000 = 127{,}660\,\text{kWh}EIE3=0.9430×4000=127,660kWh .

• Tiết kiệm: 5,673 kWh/na˘m5{,}673\,\text{kWh/năm}5,673kWh/na˘m . Nhân đơn giá điện để ước tính hoàn vốn.

Lắp đặt và vận hành an toàn – hiệu quả

• Nền móng và cân chỉnh: Đế phẳng, bu-lông neo; căn đồng tâm khớp nối bằng đồng hồ so hoặc laser.

• Cáp – đấu nối: Kích thước cáp theo dòng danh định; siết chặt cọc; ống xiết kín nước đúng cấp IP.

• Thông gió: Không bịt kín khe hút – xả; chừa khoảng hở quanh cánh quạt.

• Bảo vệ điện: MCB/MCCB + rơ-le nhiệt; bảo vệ mất pha, mất cân bằng, chạm đất; cân nhắc PTC/RTD.

• Dùng VFD: Thiết lập V/f hoặc vector control; dùng cáp chống nhiễu; nếu cáp dài, cân nhắc bộ lọc dv/dt hoặc sine filter; với khung lớn, ưu tiên ổ bi cách điện để giảm dòng vòng bi.

Bảo trì – kéo dài tuổi thọ

• Hàng ngày/tuần: Kiểm tra tiếng ồn, rung, nhiệt, rò dầu mỡ; vệ sinh lưới gió.

• Hàng quý: Đo cách điện (megger), siết lại đầu cáp; tra mỡ ổ bi theo khuyến cáo; cân bằng tải.

• Hàng năm: Phân tích rung, kiểm tra khe hở, đánh giá căn chỉnh; xem xét đại tu với tải nặng/nghiệt.

• Môi trường khắc nghiệt: Tăng cấp IP, tăng tần suất vệ sinh, dùng mỡ/ron chuyên dụng.

Lỗi thường gặp và khắc phục nhanh

• Quá nhiệt: Không gian thông gió kém, quá tải, điện áp thấp/cao; giải pháp: giảm tải, cải thiện thông gió, kiểm tra nguồn.

• Rung cao: Mất cân bằng, sai lệch căn chỉnh, nền móng yếu; giải pháp: cân bằng, căn chỉnh, gia cố đế.

• Ổ bi ồn: Mỡ kém/thiếu, nhiễm bẩn, dòng vòng bi do VFD; giải pháp: thay mỡ/ổ bi, dùng ổ bi cách điện, thêm lọc.

• Dòng khởi động cao: Đổi sang sao–tam giác, soft-starter hoặc VFD.

• Cháy cuộn: Quá tải kéo dài, thông gió kém, ẩm xâm nhập; giải pháp: bảo vệ nhiệt, nâng cấp IP, sấy khô – sơn cách điện.

FAQ

• Toshiba IE3 có cần VFD không? Không bắt buộc; VFD giúp tối ưu tải biến thiên (bơm/quạt) và tiết kiệm điện đáng kể.

• IP55 có đủ cho môi trường bụi ẩm? Thường đủ cho công nghiệp chung; nếu tia nước mạnh/ngoài trời, cân nhắc IP66 và sơn đặc biệt.

• Chọn B3 hay B5? B3 cho đặt đế; B5 khi gắn trực tiếp vào máy/bơm có mặt bích; B35 khi cần linh hoạt.

• Có cần ổ bi cách điện khi dùng VFD? Với công suất/khung lớn hoặc cáp dài, nên trang bị ổ bi cách điện và/hoặc lọc dv/dt.

• Class F nghĩa là gì? Cấp cách điện F có nhiệt độ làm việc tối đa khoảng 155°C; chạy ở mức tăng nhiệt thấp hơn giúp tăng tuổi thọ.

Về DONGCO và thẩm định kỹ thuật

Bài viết do biên tập viên kỹ thuật công nghiệp, chuyên mảng motor – truyền động – tiết kiệm năng lượng, biên soạn và thẩm định theo tiêu chuẩn IEC/IECEx liên quan, đối chiếu với catalo nhà sản xuất. Nội dung được cập nhật định kỳ để phản ánh thay đổi sản phẩm và tiêu chuẩn.

Tài liệu tham khảo khuyến nghị

• Catalo động cơ điện Toshiba (IE2/IE3/IE4), hướng dẫn lắp đặt – bảo trì.

• IEC 60034-30-1 (Hiệu suất năng lượng động cơ không đồng bộ).

• Hướng dẫn ứng dụng VFD cho động cơ cảm ứng.

• Tiêu chuẩn IP/IEC 60529; hướng dẫn đo – đánh giá cách điện.
