Khắc phục sự cố rôto của động cơ cảm ứng: Hướng dẫn chi tiết cho kỹ sư

Giới thiệu

Động cơ cảm ứng, đặc biệt là loại lồng sóc, là thành phần cốt lõi trong các hệ thống công nghiệp như dây chuyền sản xuất, máy bơm, quạt, và hệ thống HVAC. Rôto – bộ phận quay của động cơ – chịu trách nhiệm chuyển đổi năng lượng điện thành cơ năng, nhưng dễ gặp các sự cố như quá nhiệt, tải ly tâm quá mức, khuyết tật sản xuất, hoặc hỏng thanh dẫn. Những lỗi này có thể gây rung lắc, tiếng ồn, giảm hiệu suất, hoặc thậm chí hỏng động cơ hoàn toàn.

các thông số kỹ thuật cơ bản liên quan đến rôto của động cơ cảm ứng


Thông số kỹ thuật liên quan đến rôto

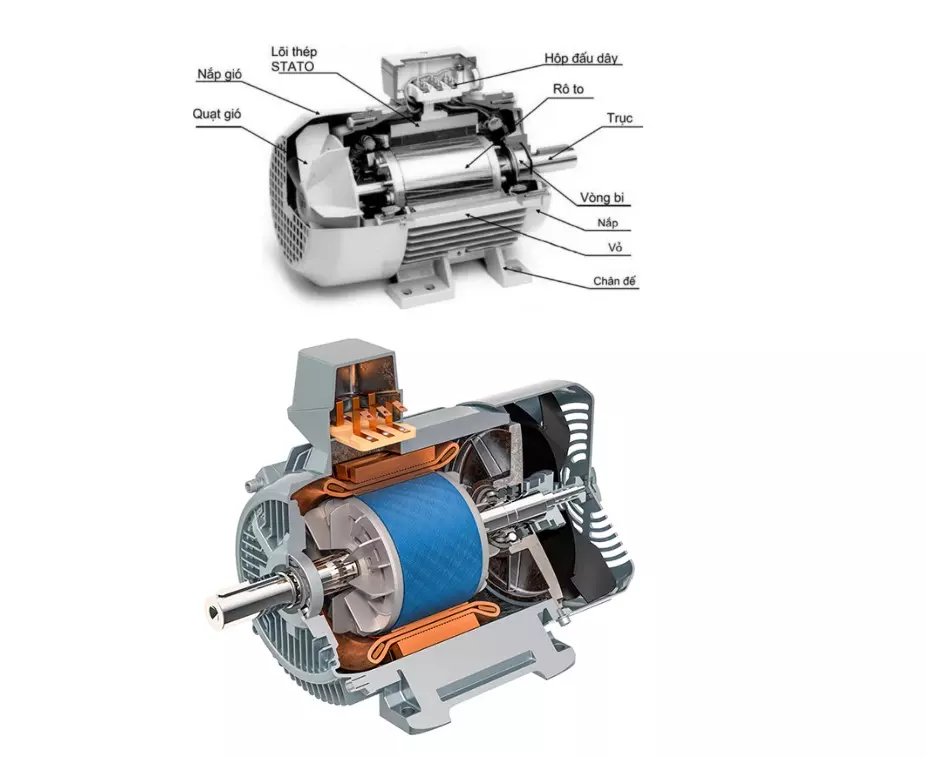

Dưới đây là các thông số kỹ thuật cơ bản liên quan đến rôto của động cơ cảm ứng, đặc biệt là loại lồng sóc:

Thông số

Chi tiết

Loại rôto

Lồng sóc (squirrel-cage) hoặc rôto dây quấn (wound rotor)

Vật liệu

Nhôm hoặc đồng (thanh dẫn), thép cán (lõi rôto)

Tần số quay

Phụ thuộc vào tốc độ đồng bộ và độ trượt (slip), thường 1450-2950 rpm

Nhiệt độ vận hành tối đa

Thường <100°C (tùy model), vượt quá gây biến dạng hoặc hỏng hóc

Độ trượt (slip)

2-5% (tùy tải), tăng khi thanh rôto hỏng hoặc quá tải

Điện trở thanh dẫn

Thấp (0.1-1 mΩ), tăng khi có khuyết tật sản xuất

Nguồn: Dongco.net

Các sự cố rôto phổ biến

1. Nhiệt độ rôto quá cao

Nguyên nhân:

  • Tải quá mức: Vượt quá công suất định mức, đặc biệt khi khởi động trực tiếp.

  • Thông gió kém: Lối thoát gió bị tắc hoặc quạt làm mát hỏng.

  • Khuyết tật sản xuất: Khe hở, bọt khí, hoặc hàn kém làm tăng điện trở thanh dẫn, gây quá nhiệt.

  • Khởi động thường xuyên: Tăng nhiệt độ do dòng khởi động cao (5-7 lần dòng định mức).

Triệu chứng:

  • Nhiệt độ rôto vượt quá 100°C, có thể gây mùi khét hoặc khói.

  • Hiệu suất giảm, tiêu thụ điện tăng.

  • Rung lắc hoặc tiếng ồn bất thường.

Chẩn đoán:

  • Hình ảnh nhiệt: Sử dụng máy ảnh hồng ngoại (như FLIR E8) để phát hiện điểm nóng.

  • Phân tích dòng điện (MCSA): Kiểm tra dòng stator để phát hiện bất thường.

  • Đo nhiệt độ: Sử dụng cảm biến nhiệt độ để xác định vượt ngưỡng an toàn.

Khắc phục và phòng ngừa:

  • Giảm tải: Sử dụng biến tần (VFD) để kiểm soát tốc độ và torque khởi động.

  • Cải thiện thông gió: Kiểm tra và làm sạch hệ thống làm mát.

  • Thay thế rôto: Nếu khuyết tật sản xuất nghiêm trọng, thay rôto mới từ nhà cung cấp uy tín.

  • Hạn chế khởi động: Sử dụng soft starter để giảm dòng khởi động.

Biểu đồ phổ MCSA phát hiện gãy thanh dẫn


2. Tải ly tâm quá lớn

Nguyên nhân:

  • Xảy ra chủ yếu trong giai đoạn khởi động, khi lực ly tâm vượt quá khả năng chịu tải của rôto.

  • Thường gặp ở động cơ khởi động trực tiếp (DOL) với tải quán tính cao (như quạt, máy nén).

Triệu chứng:

  • Thời gian khởi động kéo dài (>5 giây).

  • Rung lắc mạnh và tiếng ồn lớn trong giai đoạn khởi động.

  • Quá nhiệt rôto hoặc hỏng cơ học (nứt trục).

Chẩn đoán:

  • Đo dòng khởi động: Sử dụng đồng hồ đo dòng (clamp meter) để kiểm tra dòng khởi động.

  • Phân tích tải: Đánh giá quán tính tải so với công suất động cơ.

  • Kiểm tra rung động: Sử dụng máy phân tích rung (như Fluke 810) để phát hiện rung bất thường.

Khắc phục và phòng ngừa:

  • Sử dụng biến tần hoặc soft starter: Giảm lực ly tâm bằng cách kiểm soát tốc độ khởi động.

  • Chọn động cơ phù hợp: Đảm bảo công suất động cơ đủ cho tải quán tính.

  • Tối ưu hóa tải: Giảm quán tính tải nếu có thể, ví dụ bằng cách sử dụng vật liệu nhẹ hơn.

3. Khuyết tật sản xuất

Nguyên nhân:

  • Khe hở hoặc bọt khí: Trong quá trình đúc lồng sóc, gây tăng điện trở.

  • Hàn kém: Kết nối giữa thanh dẫn và vòng cuối không chắc chắn.

  • Vật liệu kém chất lượng: Gây suy yếu cấu trúc rôto.

Triệu chứng:

  • Hiệu suất giảm, dòng điện tăng bất thường.

  • Quá nhiệt cục bộ trên rôto.

  • Tiếng ồn hoặc rung lắc nhẹ.

Chẩn đoán:

  • Kiểm tra điện trở cách điện: Sử dụng máy đo Megger để phát hiện bất thường.

  • Phân tích chữ ký dòng điện (MCSA): Xác định các tần số bất thường liên quan đến khuyết tật.

  • Kiểm tra trực quan: Nếu có thể, tháo động cơ để kiểm tra khe hở hoặc hàn kém.

Khắc phục và phòng ngừa:

  • Thay thế rôto: Nếu khuyết tật nghiêm trọng, thay bằng rôto đạt tiêu chuẩn.

  • Chọn nhà cung cấp uy tín: Ưu tiên động cơ từ Siemens, ABB, hoặc Schneider với quy trình sản xuất đạt chuẩn ISO.

  • Kiểm tra chất lượng: Yêu cầu chứng nhận chất lượng từ nhà sản xuất trước khi mua.

4. Rôto không cân bằng

Nguyên nhân:

  • Lỗi sản xuất: Phân bố khối lượng không đều.

  • Mài mòn: Theo thời gian, rôto bị mất cân bằng do hao mòn.

  • Lắp ráp sai: Các bộ phận rôto không được cố định đúng cách.

Triệu chứng:

  • Rung lắc mạnh ở tần số quay (1xRPM).

  • Mài mòn buồng bi nhanh hơn bình thường.

  • Giảm tuổi thọ động cơ.

Chẩn đoán:

  • Phân tích rung động: Sử dụng máy phân tích rung để đo biên độ và tần số rung.

  • Kiểm tra cân bằng: Thực hiện kiểm tra cân bằng tĩnh và động trên rôto.

Khắc phục và phòng ngừa:

  • Cân bằng rôto: Sử dụng máy cân bằng động để điều chỉnh, thêm hoặc bớt khối lượng.

  • Bảo dưỡng định kỳ: Kiểm tra cân bằng mỗi 6-12 tháng, tùy điều kiện vận hành.

  • Lắp ráp đúng cách: Đảm bảo căn chỉnh trục và cố định các bộ phận chắc chắn.

5. Lệch tâm rôto

Nguyên nhân:

  • Lệch tâm tĩnh: Do lỗi lắp đặt, gây lực từ trường không cân bằng.

  • Lệch tâm động: Do mất cân bằng quay, thường liên quan đến mài mòn hoặc hỏng buồng bi.

  • Lệch tâm hỗn hợp: Kết hợp cả hai yếu tố trên.

Triệu chứng:

  • Rung lắc ở tần số quay hoặc gấp đôi tần số quay.

  • Tiếng ồn bất thường, hiệu suất giảm.

  • Ma sát giữa stator và rôto, gây hỏng hóc.

Chẩn đoán:

  • Phân tích rung động: Phát hiện tần số rung liên quan đến lệch tâm.

  • Kiểm tra căn chỉnh: Đo độ đồng tâm giữa stator và rôto.

  • Hình ảnh nhiệt: Xác định điểm nóng do ma sát.

Khắc phục và phòng ngừa:

  • Căn chỉnh lại: Điều chỉnh vị trí rôto và stator để đảm bảo đồng tâm.

  • Thay buồng bi: Nếu lệch tâm do buồng bi hỏng, thay thế bằng loại chất lượng cao.

  • Kiểm tra lắp đặt: Đảm bảo lắp đặt đúng tiêu chuẩn kỹ thuật.

6. Biến dạng nhiệt

Nguyên nhân:

  • Phân bố nhiệt độ không đều, thường do quá tải hoặc thông gió kém.

  • Gây uốn cong nhiệt, làm tăng rung lắc và ma sát.

Triệu chứng:

  • Rung lắc tăng dần khi động cơ nóng lên.

  • Tiếng cọ xát giữa stator và rôto.

  • Hiệu suất giảm, nhiệt độ tăng bất thường.

Chẩn đoán:

  • Hình ảnh nhiệt: Phát hiện sự phân bố nhiệt không đều.

  • Phân tích rung động: Kiểm tra rung lắc liên quan đến nhiệt độ.

Khắc phục và phòng ngừa:

  • Cải thiện làm mát: Đảm bảo hệ thống làm mát hoạt động hiệu quả.

  • Thay thế rôto: Nếu biến dạng nghiêm trọng, thay rôto mới.

  • Giám sát nhiệt độ: Lắp cảm biến nhiệt để cảnh báo sớm.

7. Thanh rôto bị hỏng

Nguyên nhân:

  • Ứng suất nhiệt: Chu kỳ làm nóng/lạnh lặp lại làm yếu thanh dẫn.

  • Ứng suất cơ học: Khởi động thường xuyên hoặc tải cao gây gãy thanh.

  • Khuyết tật sản xuất: Thanh dẫn yếu hoặc hàn kém.

Triệu chứng:

  • Rung lắc ở tần số gấp đôi tần số dòng (2x line frequency).

  • Mômen hiệu dụng giảm, thời gian khởi động kéo dài.

  • Dòng điện stator dao động, hiệu suất giảm.

Chẩn đoán:

  • Phân tích chữ ký dòng điện (MCSA): Phát hiện tần số bên cạnh (f_e ± 2skf_e) liên quan đến thanh gãy.

  • Phân tích rung động: Xác định rung lắc ở tần số trượt (slip frequency).

  • Kiểm tra trực quan: Tháo động cơ để kiểm tra thanh dẫn.

Khắc phục và phòng ngừa:

  • Thay thế rôto: Nếu nhiều thanh gãy, thay toàn bộ lồng sóc.

  • Hàn lại thanh dẫn: Nếu hỏng nhẹ, có thể hàn lại, nhưng cần kỹ thuật viên chuyên nghiệp.

  • Giảm khởi động: Sử dụng biến tần để kiểm soát khởi động.

  • Bảo dưỡng định kỳ: Kiểm tra rung động và dòng điện mỗi 500-1000 giờ vận hành.

Cách sửa chữa rôto – phân loại theo mức độ hư hỏng

Mức nhẹ – Rung động, lệch tâm

  • Cân bằng động tại chỗ (on-site)
  • Dùng thiết bị cân bằng như SCHENCK SmartBalancer
  • Không cần tháo rời động cơ

⚠️ Mức trung bình – nóng cục bộ, mômen thấp

  • Đo điện trở mỗi thanh
  • Hàn lại thanh dẫn nếu chỉ hỏng 1–2 vị trí
  • Cần tháo động cơ, kiểm tra buồng lồng sóc

Mức nghiêm trọng – đứt nhiều thanh, rôto biến dạng

  • Thay mới rôto đồng bộ với stator
  • Kiểm tra trục, bạc đạn, kiểm định độ đồng tâm
  • Cân nhắc đổi động cơ nếu không còn phụ tùng thay thế

Các công cụ chuyên sâu để chẩn đoán rôto

Phương phápThiết bị tiêu biểuƯu điểmNhược điểm
MCSAFluke 438-IIPhát hiện lỗi ẩn như thanh đứtCần phân tích phổ chi tiết
Phân tích rungSKF Microlog AnalyzerXác định lệch tâm – không cân bằngÍt hiệu quả với lỗi điện từ
Ảnh nhiệtFLIR E5-E8, Testo 883Dễ sử dụng, phát hiện điểm nóngKhông đo chính xác độ sâu lỗi
Phân tích sóng hài dòngPower Analyzer + FFTĐịnh lượng mất cân bằng pha điệnCần chuyên gia xử lý dữ liệu
Soi siêu âm (ultrasound)SDT270Tìm vi nứt vật liệuChi phí đầu tư cao

Ứng dụng thực tế

  • Sản xuất thực phẩm: Một nhà máy đóng gói sử dụng động cơ cảm ứng 15 kW gặp rung lắc mạnh. Phân tích rung động cho thấy lệch tâm động, sau khi cân bằng lại, độ rung giảm 80%, tăng tuổi thọ động cơ.

  • Xử lý nước thải: Động cơ 7.5 kW bị quá nhiệt do thanh rôto gãy. Sau khi thay rôto, hiệu suất tăng 15%, thời gian khởi động giảm từ 5 giây xuống 2 giây.

  • Sản xuất ô tô: Động cơ 22 kW trong dây chuyền hàn gặp lỗi quá nhiệt. Hình ảnh nhiệt phát hiện điểm nóng do thông gió kém, sau khi cải thiện làm mát, động cơ hoạt động ổn định.

Sản phẩm tương tự và mã hàng

Dưới đây là các động cơ cảm ứng tương tự, phù hợp để thay thế hoặc tham khảo:

Nhà sản xuất

Model

Mã hàng

Đặc điểm nổi bật

Siemens

1LE1 Series

1LE1001-1DB23-4AA4

Công suất 15 kW, hiệu suất IE3, IP55

ABB

M2BAX Series

M2BAX 160M-4

Công suất 11 kW, IP55, cách điện Class F

Schneider Electric

ATV71 Series

ATV71HD15N4

Biến tần, hỗ trợ khởi động mềm, IP20

Nguồn: Dongco, Toshiba, Siemens, ABB Product Catalog.

Case Study: Nhà máy xi măng – động cơ 55kW

  • Triệu chứng: Mômen xoắn giảm, khởi động lâu hơn 2 giây so với thiết kế
  • Phân tích: MCSA chỉ ra có ít nhất 2 thanh dẫn bị đứt → dòng sideband mạnh tại 48Hz (với tần số lưới 50Hz, độ trượt 4%)
  • Giải pháp: Thay toàn bộ rôto – đồng thời kiểm tra và làm sạch khe gió tản nhiệt
  • Kết quả: Thời gian khởi động giảm 40%, mômen phục hồi theo tiêu chuẩn IEC60034-1

Câu hỏi thường gặp (FAQ)

  1. Làm thế nào để phát hiện lỗi rôto?
    Quan sát rung lắc, tiếng ồn, hoặc quá nhiệt. Sử dụng MCSA hoặc phân tích rung động để xác định chính xác.

  2. Phương pháp chẩn đoán hiệu quả nhất là gì?
    Phân tích chữ ký dòng điện (MCSA) và rung động là hai phương pháp phổ biến, kết hợp với hình ảnh nhiệt cho lỗi quá nhiệt.

  3. Có thể tự sửa chữa rôto không?
    Với lỗi nhẹ như không cân bằng, có thể cân bằng lại. Tuy nhiên, thanh rôto gãy hoặc biến dạng cần thay thế bởi kỹ thuật viên chuyên nghiệp.

  4. Làm thế nào để phòng ngừa lỗi rôto?
    Bảo dưỡng định kỳ, sử dụng biến tần, và chọn động cơ từ nhà sản xuất uy tín như Toshiba, Siemens hoặc ABB.

  5. Tần suất bảo dưỡng động cơ là bao lâu?
    Thường mỗi 500-1000 giờ vận hành hoặc 6 tháng/lần, tùy điều kiện môi trường.

Câu hỏi mở rộng từ kỹ thuật viên hiện trường

Làm sao phân biệt rôto lệch tâm với rôto không cân bằng?

  • Lệch tâm gây dao động tần số cố định, thường xuất hiện ở 1X hoặc 2X tần số quay
  • Không cân bằng tạo dao động tần số chính với biên độ lớn nhất tại trục chính

MCSA có thay thế được rung động không?

Không. Chúng bổ sung lẫn nhau. MCSA ưu thế về lỗi điện từ (gãy thanh), rung động tốt cho lỗi cơ học (lệch trục, mòn bạc đạn).

Chỉ cần thay rôto là đủ?

Không. Luôn kiểm tra:

  • Trục quay và ổ đỡ
  • Stator xem có bị xước hoặc mài mòn
  • Nguồn cấp và thiết bị khởi động (biến tần, soft-starter)
